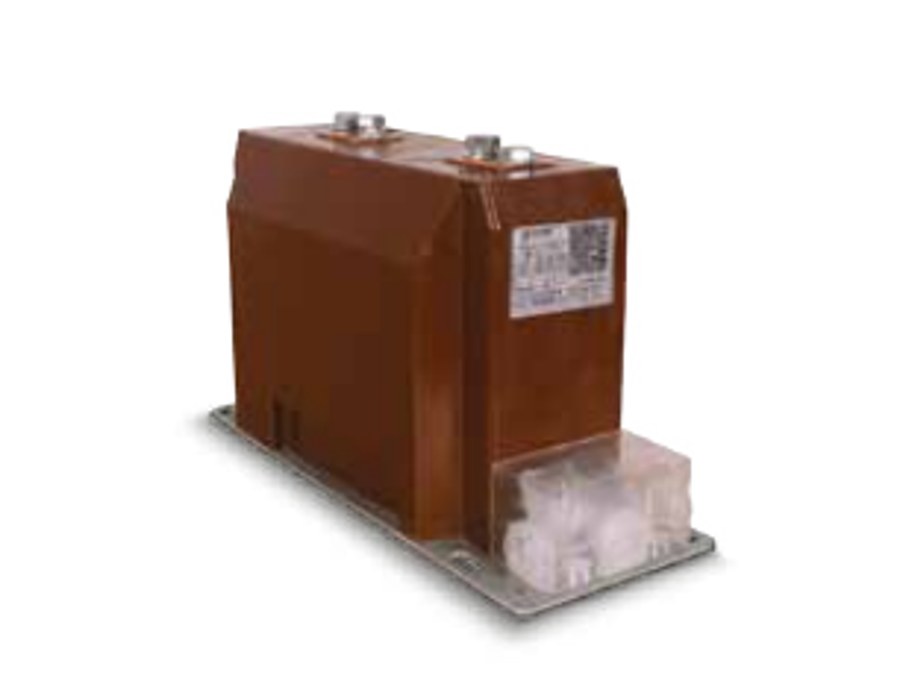

ARCT-B — блоковий опорний трансформатор струму
Опорний трансформатор струму з литою ізоляцією для комірок середньої напруги — вимірювання, облік і релейний захист.
12 / 24 / 36 кВдо 3000 А60 кА
Запросити пропозицію →
Блокові трансформатори струму серій ARCT-B12/B24/B36 встановлюються в комірках КРУ та виконують одночасно функцію опорного ізолятора. По 1–3 вторинні обмотки на фазу; клас точності та навантаження — за специфікацією.
Технічні характеристики
| Параметр | ARCT-B12 | ARCT-B24 | ARCT-B36 |
|---|---|---|---|
| Максимальна робоча напруга (Um) | 12 кВ | 24 кВ | 36 кВ |
| Випробувальні напруги | 28 / 75 кВ | 50 / 125 кВ | 70 / 170 кВ |
| Максимальний первинний струм | 2500 А | 3000 А | 3000 А |
| Вторинний струм | 1 або 5 А | 1 або 5 А | 1 або 5 А |
| Термічна стійкість | До 60 кА (1000 × Iн) | ||
| Динамічна стійкість | До 120 кА (2,5 × Ith) | ||
| Маса | 20–35 кг | 33–50 кг | 45–60 кг |
