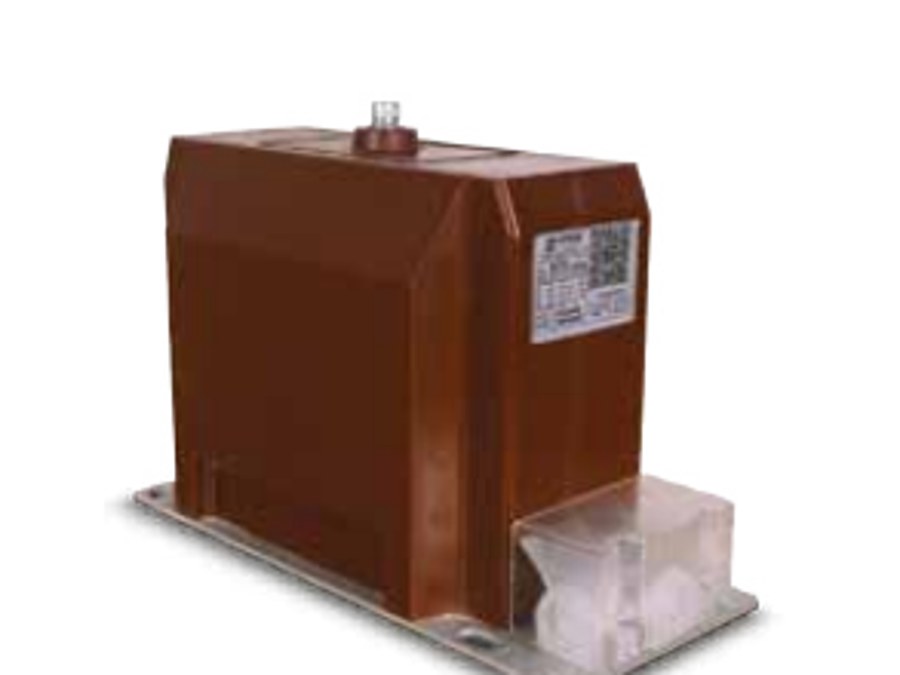

ARVT — блоковий трансформатор напруги
Литий вимірювальний трансформатор напруги для обліку, вимірювання та функцій захисту в мережах середньої напруги. Виконання з запобіжником і без.
12 / 24 / 36 кВ100 ВА1,9 Un / 8 год
Запросити пропозицію →
Серія ARVT охоплює однофазні трансформатори напруги 12, 24 та 36 кВ у виконаннях M (стандартне) та WF (із вбудованим запобіжником). Вторинні напруги 100/√3–110/√3–120/√3 В, обмотки вимірювання та захисту до 100 ВА, обмотка розімкненого трикутника для контролю замикань на землю.
Технічні характеристики
| Параметр | ARVT-M12 | ARVT-M24 | ARVT-M36 |
|---|---|---|---|
| Максимальна робоча напруга (Um) | 12 кВ | 24 кВ | 36 кВ |
| Випробувальні напруги | 28 / 75 кВ | 50 / 125 кВ | 70 / 170 кВ |
| Вторинна напруга | 100/√3 – 110/√3 – 120/√3 В | ||
| Навантаження обмотки вимірювання | До 100 ВА | ||
| Навантаження обмотки захисту | До 100 ВА | ||
| Коефіцієнт перенапруги (8 год) | 1,9 Un | 1,9 Un | 1,9 Un |
| Частота | 50 / 60 Гц | 50 / 60 Гц | 50 / 60 Гц |
