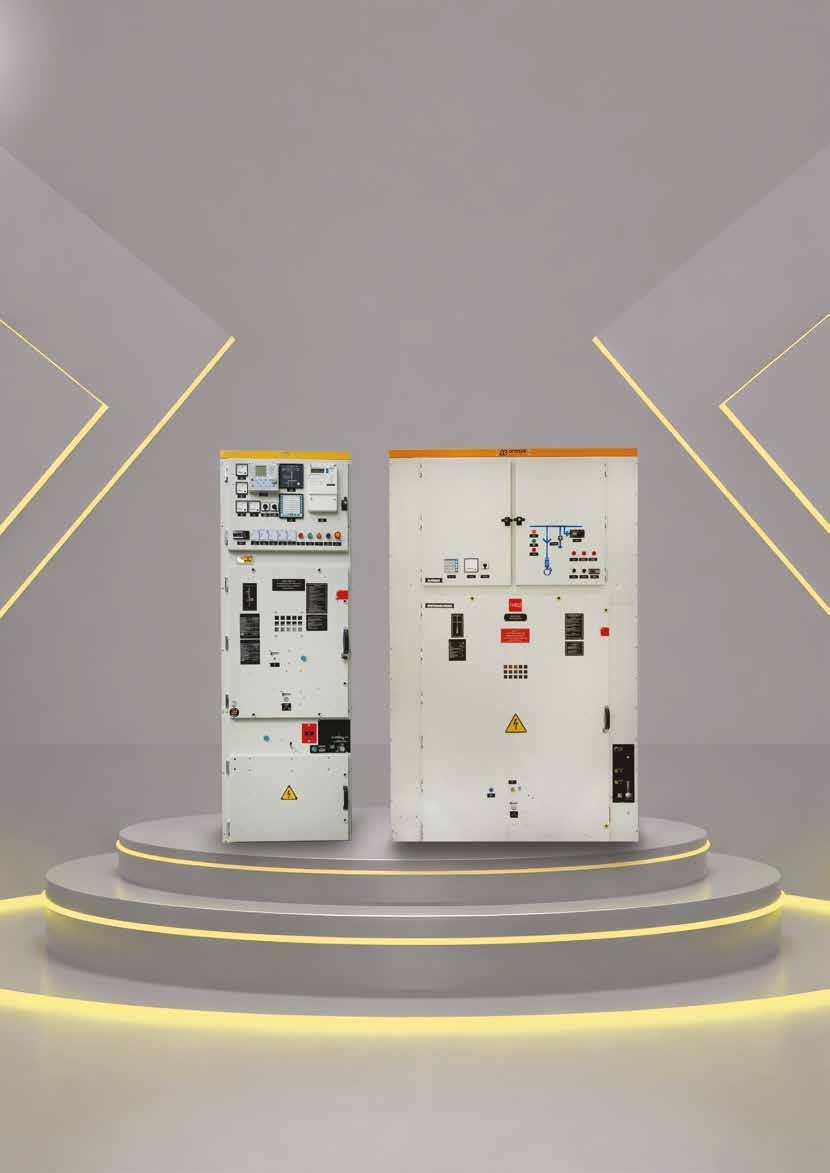

ARMC — КРУ металевого виконання (metal-clad)
КРУ середньої напруги з заземленими металевими перегородками, викатним вакуумним вимикачем та ступенем захисту IP4X. Комірки ввідні, відхідні, секційні та вимірювальні.
Серія ARMC складається з п'яти основних відсіків, розділених металевими перегородками: низьковольтного, вимикача, збірних шин, трансформатора напруги та кабельного. На стиках застосовано рухомі шторки та ізольовані переходи для безперервності експлуатації. Відсік вимикача приймає викатний вакуумний вимикач, роз'єднувач або запобіжник із трансформатором напруги.
Комплектування можливе апаратами Schneider Electric, ABB, Siemens або власного виробництва заводу — залежно від специфікації замовника. Класифікація внутрішньої дуги IAC AFLR (доступ з усіх боків), стійкість 31,5 кА/1 с.
Технічні характеристики
| Параметр | MC12A | MC24A | MC36A | MC40A |
|---|---|---|---|---|
| Номінальна напруга | 12 кВ | 24 кВ | 36 кВ | 40,5 кВ |
| Випробувальна напруга промислової частоти | 28 кВ | 50 кВ | 70 кВ | 80 кВ |
| Імпульсна витримувана напруга 1,2/50 мкс | 75 кВ | 125 кВ | 170 кВ | 200 кВ |
| Струм термічної стійкості | 31,5 кА / 1–3 с | 31,5 кА / 1–3 с | 31,5 кА / 1–3 с | 25 кА / 1 с |
| Стійкість до внутрішньої дуги | 31,5 кА / 1 с | 31,5 кА / 1 с | 31,5 кА / 1 с | 25 кА / 1 с |
| Класифікація внутрішньої дуги | IAC AFLR | IAC AFLR | IAC AFLR | IAC AFLR |
| Ступінь захисту | IP4X | IP4X | IP4X | IP4X |
| Комплектування апаратами | Schneider Electric, ABB, Siemens, власні апарати заводу | |||
