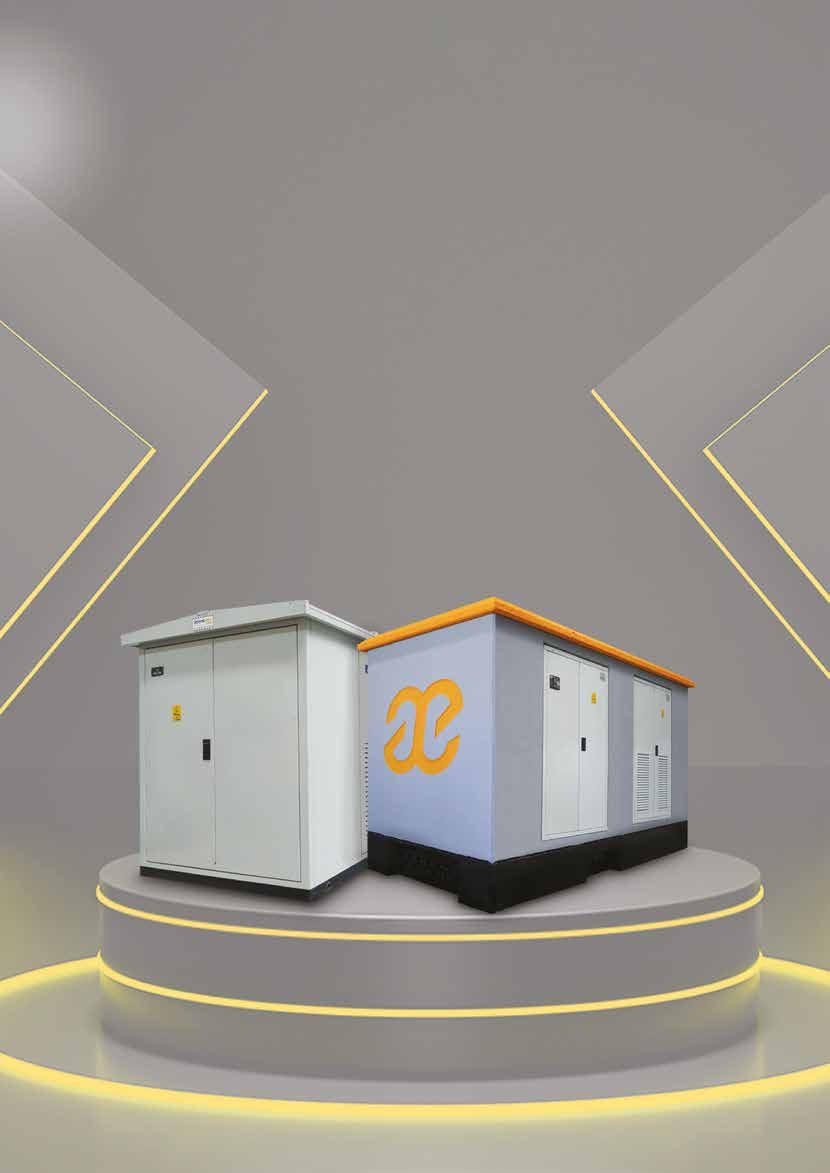

ARCK — моноблокова бетонна підстанція
Цілісна залізобетонна КТП для розподільчих і генераторних застосувань. Обладнання та внутрішнє заземлення змонтовані й випробувані в заводських умовах.
До 36 кВМоноблок6 типорозмірів
Запросити пропозицію →
Серія ARCK — комплектні трансформаторні підстанції СН/НН у цілісній залізобетонній оболонці, виготовлені за IEC 62271-202. Використовуються як трансформаторні підстанції СН/НН, розподільчі пункти СН, оболонки для щитів НН або генераторних установок у генерації (ВЕС/ГЕС), передачі, розподілі та промисловості.
Безпека персоналу підтверджена типовими випробуваннями на стійкість до внутрішньої дуги. Арматура бетонної оболонки, клеми заземлення дверей та обладнання з'єднані з еквіпотенційною шиною. Розраховані на висоту до 2000 м, температуру −25…+50 °C, сейсмічне прискорення 0,5g/0,4g.
Технічні характеристики
| Модель | Довжина, мм | Ширина, мм | Висота, мм | Маса, т |
|---|---|---|---|---|
| ARCK 2550 | 2750 | 2500 | 3540 | 15,2 |
| ARCK 3200 | 3400 | 2500 | 3540 | 18,4 |
| ARCK 4500 | 4700 | 2500 | 3540 | 18,25 |
| ARCK 5500 | 5700 | 2500 | 3540 | 21,4 |
| ARCK 6500 | 6700 | 2500 | 3540 | 25 |
| ARCK 7500 | 7700 | 2500 | 3540 | 29 |
